Cách chuyển hệ tọa độ wgs84 sang vn2000 đơn giản, chính xác 2024

Ngày nay, các hệ toạ độ được áp dụng ngày càng nhiều trong hệ thống bản đồ, bản đồ địa hình cơ bản. Để giúp cho mỗi cá nhân và cơ quan chức năng có thể tìm ra được vị trí chính xác của các công trình, đất đai,... thì việc chuyển đổi giữa các hệ tọa độ là điều vô cùng cần thiết.

Sau đây, đội ngũ INVERT gởi đến bạn cách chuyển hệ tọa độ wgs84 sang vn2000 bằng excel đơn giản, chi tiết, cập nhật giao diện mới 2024, thông qua bài viết sau.

Hệ toạ độ VN2000 là gì?

Hệ tọa độ VN-2000 được định nghĩa là hệ tọa độ quốc gia thống nhất và ban hành để xây dựng hệ thống tọa độ các cấp hạng, hệ thống bản đồ địa hình cơ bản, hệ thống bản đồ nền, hệ thống bản đồ địa chính, hệ thống bản đồ hành chính quốc gia và rất nhiều bản đồ chuyên đề khác.

Ngoài ra, thông qua các hoạt động đo đạc và dựa trên bản đồ chuyên ngành, tuỳ vào mục đích riêng sẽ áp dụng hệ tọa độ theo quy chiếu phù hợp.

1. Các tham số trong Hệ tọa độ VN-2000

Theo quy chiếu quốc gia, Ellipsoid (elip trong không gian 3 chiều) là Ellipsoid WGS-84 toàn cầu với kích thước cụ thể sau:

  • Bán trục lớn: a = 6378137,0m.
  • Độ dẹt: f = 1: 298,257223563.
  • Tốc độ góc quanh trục: w = 7292115,0×10-11 rad/s.
  • Hằng số của trọng trường Trái Đất: GM= 3986005.108m3s-2.

Ngoài ra, vị trí Ellipsoid quy chiếu quốc gia được xác định vị trí phù hợp với lãnh thổ Việt Nam. Bởi vì chúng dựa trên cơ sở sử dụng các điểm GPS cạnh dài có độ cao thủy chuẩn được phân bố đều trên toàn lãnh thổ. Cũng theo đó, các điểm gốc và hệ tọa độ phẳng của nước ta được đặt ở các địa điểm sau:

  • Điểm gốc tọa độ Việt Nam: Tại điểm N100 thuộc Viện Nghiên cứu Địa chính thuộc Tổng cục Địa chính trên đường Hoàng Quốc Việt, Hà Nội.
  • Hệ tọa độ mặt phẳng: Là hệ tọa độ UTM quốc tế, được thiết lập dựa trên cơ sở lưới chiếu hình trụ ngang sao cho vuông góc với các tham số được tính theo công thức quy định.

2. Quy định về lưới chiếu bản đồ

Để thể hiện bản đồ địa hình cơ bản, bản đồ nền, bản đồ hành chính quốc gia người ta thường sử dụng lưới chiếu hình nón cùng góc với 2 tiêu chuẩn (110 và 210) theo tỷ lệ 1: 1.000.000 và nhỏ hơn cho toàn lãnh thổ Việt Nam.

Thể hiện bản đồ địa hình cơ bản, bản đồ nền, bản đồ: Sử dụng lưới chiếu hình trụ góc vuông có diện tích hình chiếu là 60 với hệ số điều chỉnh tỷ lệ biến dạng độ dài k0 = 0,9996

Thể hiện các bản đồ bản đồ địa hình cơ bản, bản đồ nền, bản đồ hành chính (1:10.000 - 1:2.000): Vì bản đồ hành chính quốc gia có tỷ lệ từ 1:500.000 - 1:25.000 nên thường sử dụng lưới góc vuông chiếu hình trụ nằm ngang với vùng chiếu 30 cùng hệ số hiệu chỉnh có tỷ lệ biến dạng theo chiều dài k0 = 0,9999

Thể hiện hệ thống bản đồ địa chính cơ sở và bản đồ địa chính các tỷ lệ khác nhau: Sử dụng lưới chiếu hình trụ nằm ngang vuông góc với vùng chiếu thích hợp với hệ số điều chỉnh tỷ lệ biến dạng chiều dài k0 = 0,9999

Trong đó, kinh tuyến các trục được quy định cụ thể cho từng tỉnh, thành phố trực thuộc Trung ương quản lý tại điểm c điểm 1 mục II phụ lục ban hành kèm theo thông tư này. Thay thế quy định tại điều 1.4 quy chế liên quan đến thành lập bản đồ địa lý 1:1.000, 1:2.000, 1:5.000, 1:10.000 và 1:25.000 do Tổng cục Địa chính ban hành năm 1999.

Đặc biệt, khi thành lập bản đồ chuyên đề có thể sử dụng lưới, các phép chiếu nói trên hay các lưới chiếu khác phù hợp với mục đích biểu diễn bản đồ.

Định nghĩa hệ Tọa Độ WGS-84

WGS (World Geodetic System) là hệ thống trắc địa thế giới. Đây cũng là một tiêu chuẩn quan trọng được sử dụng trong bản đồ học, trắc địa, và đạo hàng vệ tinh bao gồm cả GPS trên toàn Thế Giới.

Năm 1984, bản sửa đổi và bổ sung mới nhất trong hệ thống trắc địa Thế Giới WGS-84 (hay WGS-1984) được ra đời và công bố bởi Cơ quan Bản đồ Bộ quốc phòng Mỹ. Đây đươc xem là một trong những hệ quy chiếu chuẩn xác nhất, với sai số 2 bán trục và độ lệch gốc so với địa tâm Trái Đất không quá lớn, chỉ ± 1m.

Ngoài ra, WGS 84 cũng được sử dụng như tọa độ tham chiếu bởi Hệ thống Định vị Toàn cầu (GPS) của Mỹ cũng như khu vực Tây Âu.

Các tham số của hệ tọa độ WGS-84:

  • Bán trục lớn: a = 6 378135 m
  • Độ lệch tâm thứ nhất: e2 = 0.00669437999013.
  • Độ dẹt a: (f) = 1 / 298.257223563)
  • Vận tốc góc quay quanh trục: w = 7292115×10-11rad/s
  • Hằng số trọng trường Trái đất: fM=3986005.108m3s-2

Các cách chuyển hệ tọa độ WGS84 sang VN2000 online

1. Chuyển hệ tọa độ WGS84 sang VN2000 bằng tệp Excel

Bước 1: Đầu tiên, bạn chọn múi chiếu và kinh tuyến trục theo tỉnh thành.

Bước 2: Tiếp theo, bạn xuất Excel mẫu, bổ sung các thuộc tính Tên đối tượngMô tảWGS84 - LatWGS84 - LongWGS84 - H vào Excel.

Bước 3: Tiến hành tải tệp Excel đã biên tập lên hệ thống để hệ thống chuyển đổi các tọa độ sang hệ tọa độ VN2000 là xong.

Chuyển hệ tọa độ WGS84 sang VN2000 bằng tệp Excel
Chuyển hệ tọa độ WGS84 sang VN2000 bằng tệp Excel

2. Chuyển hệ tọa độ WGS84 sang VN2000 bằng File Excel

Bước 1: Đầu tiên, bạn tải File excel có đầy đủ câu lệnh và công thức chuyển đổi.

Bước 2: Sau đó, tiến hành chọn tọa độ cần chuyển -> Thay đổi MC (kinh tuyến trục) và Scale Factor (hệ số tỷ lệ chiều dài K) sao cho phù hợp.

Bước 3: Tiếp theo, sau khi chọn xong các tham số -> Bạn chuyển đến sheet LIST_COORDINATE -> Nhấn Copy các cặp tọa độ lần lượt vào cột  X, Y -> Bấm Transform để chuyển đổi là hoàn thành.

Chuyển hệ tọa độ WGS84 sang VN2000 bằng File Excel
Chuyển hệ tọa độ WGS84 sang VN2000 bằng File Excel

3. Chuyển đổi tọa độ WGS84 sang VN2000 xuất ra Excel

Để có thể chuyển đổi hệ tọa độ bằng thao tác trên giao diện của hệ thống, bạn chỉ cần thực hiện các bước sau:

Bước 1: Trước tiên, bạn chọn múi chiếu và kinh tuyến trục theo tỉnh thành.

Bước 2: Sau đó, tiến hành thay đổi giá trị các ô của cột WGS84 - LatWGS84 - LongWGS84 - H để hệ thống chuyển đổi các tọa độ sang hệ tọa độ VN2000.

Bước 3: Trong quá trình chuyển đổi, bạn có thể sửa các ô của cột Tên đối tượng, Mô tả rồi xuất ra Excel để lưu trữ là hoàn tất.

Chuyển hệ tọa độ bằng thao tác trên giao diện của hệ thống
Chuyển hệ tọa độ bằng thao tác trên giao diện của hệ thống

Cách chuyển đổi hệ tọa độ VN2000 sang WGS84 và ngược lại bằng phần mềm

Tải về và giải nén:

  • Click chuột vào đây để tải tập tin PXTsoftTransformCoordinate.zip về.
  • Giải nén tập tin PXTsoftTransformCoordinate.zip vừa tải về ở trên, được thư mục PXTsoftTransformCoordinate chứa các thư mục con và tập tin của phần mềm.
  • Chạy phần mềm: Click chuột vào tập tin PXTsoftTransformCoordinate.exe trong thư mục PXTsoftTransformCoordinate
Lưu ý: Phần mềm cần Microsoft .NET Framework 4.5.2 để chạy, nếu máy tính của Bạn thông báo thiếu thì tải từ link sau về để cài đặt: https://www.microsoft.com/en-us/download/details.aspx?id=42642

Khai thác phần mềm:

– Mở tập tin Excel: Chọn Open:

– Chọn tập tinExcel cần mở.

– Chuyển đổi hệ tọa độ:


a. Chuyển hệ tọa độ VN2000 HN <—> WGS84 (VN2000 NB):

+ Cấu trúc dữ liệu đầu vào của sheet gồm:

Cột A chứa tọa độ X

Cột B chứa tọa độ Y

+ Chọn sheet cần chuyển đổi hệ tọa độ

+ Chọn Transform Coordinates —> VN2000 HN <—> WGS84 (VN2000 NB):

– Chọn các thông số, sau đó click vào Transform:

– Kết quả sau khi thực hiện chuyển đổi:

b. Chuyển hệ tọa độ VN2000 <—> WGS84:

+ Cấu trúc dữ liệu đầu vào của sheet gồm:

Cột A chứa tọa độ X (hoặc Latitude)

Cột B chứa tọa độ Y (hoặc Longitude)

Cột C chứa cao độ

+ Chọn sheet cần chuyển đổi hệ tọa độ

+ Chọn Transform Coordinates —> VN2000 <—> WGS84:

– Chọn các thông số, sau đó click vào Transform:

c. Chuyển hệ tọa độ UTM —> Lat Long:

+ Cấu trúc dữ liệu đầu vào của sheet gồm:

Cột A chứa North or South Latitude (có 2 giá trị N hoặc S)

Cột B chứa Longitude Zone (Múi)

Cột C chứa tọa độ Northing

Cột D chứa tọa độ Easting

+ Chọn sheet cần chuyển đổi hệ tọa độ
+ Chọn Transform Coordinates —> UTM —> Lat Long:

d. Chuyển hệ tọa độ Lat Long —> UTM:

+ Cấu trúc dữ liệu đầu vào của sheet gồm:

Cột A chứa tọa độ Latitude (dạng DD.dddd)

Cột B chứa tọa độ Longitude (dạng DD.dddd)

+ Chọn sheet cần chuyển đổi hệ tọa độ

+ Chọn Transform Coordinates —> Lat Long —> UTM:

e. Chuyển hệ tọa độ Lat Long —> ddmmss —> Lat Long:

+ Cấu trúc dữ liệu đầu vào của sheet gồm:

Cột A, B, C chứa độ, phút, giây tương ứng N

* Cột D, E, F chứa độ, phút, giấy tương ứng W

+ Chọn sheet cần chuyển đổi hệ tọa độ

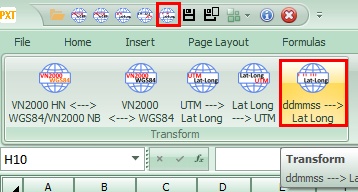

+ Chọn Transform Coordinates —> ddmmss —> Lat Long:

V. Video hướng dẫn chi tiết

Công thức chuyển đổi từ WGS84-VN2000

VII. Phần mềm chuyển đổi tọa độ

Ngoài những cách thực hiện ở trên, bạn cũng có thể cài đặt phần mềm VN2000 để có thể chuyển hệ tọa độ wgs84 sang vn2000 nhanh chóng. Cách làm như sau:

Bước 1: Đầu tiên, bạn tiến hành tải ứng dụng về máy bằng cách truy cập vào Google Chrome hoặc Coccoc trên điện thoại. Sau đó, bạn cho phép phần mềm này khởi chạy trên thiết bị bằng cách vào “Trình đơn” -> Chọn “Cài đặt”

Bước 2: Tiếp theo, bạn mở mục “Bảo mật” -> Nhấn vào “Nguồn không xác định” để cho phép thiết bị của bạn cài đặt ứng dụng từ nguồn khác ngoài cửa hàng Google Play.

Đặc biệt, đối với hệ điều hành Android 8.0 Oreo, sẽ có thông báo cho phép trình duyệt/trình quản lý tệp cài đặt APK lần đầu tiên.

Bước 3: Kế đến, bạn mở thư mục “Trình quản lý tệp/thư mục tải xuống” để cài đặt tệp “Xác định vị trí Tọa độ VN2000.apk” vừa tải.

Bước 4: Tại đây, bạn chỉ cần nhấn vào tệp và thiết bị sẽ bắt đầu quá trình cài đặt -> Ấn “Có”  khi được thông báo.

Bước 5: Cuối cùng, chờ trong vài giây để quá trình cài đăt diễn ra là xong.

Ví dụ về việc chuyển đổi khu vực Lâm Đồng từ hệ tọa độ WGS84 sang VN2000 bằng Excel

Bước 1: Đầu tiên, bạn tìm Kinh tuyến trục của Lâm Đồng trong file excel (Lâm Đồng có Kinh tuyến trục là 107.75).

Bước 2: Sau đó, tiến hành điền MC và Scale Factor.

Bước 3: Tiếp theo, copy các cặp điểm đã đo ở Lâm Đồng

Bước 4: Kế đến, bạn Paste vào hai cột X, Y ở Sheet LIST_COORDINATE

Bước 5: Cuối cùng, bạn nhấn vào Transform và nhận kết quả. Khi đó, kết quả ở cột X_Trans và Y_Trans sẽ hiện ra, đó là kết quả được chuyển.

Trên đây là cách chuyển hệ tọa độ wgs84 sang vn2000 bằng excel do đội ngũ INVERT tổng hợp. Chúng tôi hi vọng giúp bạn nắm được cách chuyển hệ tọa độ wgs84 sang vn2000 bằng excel dễ dàng. Nếu có gì thắc mắc bạn cũng hãy bình luận bên dưới, chúng tôi sẽ giải đáp cho bạn. Chúc các bạn thành công.
